KBK懸掛式起重機安裝流程說明書

 一、編制依據

- 國家或行業頒發的施工驗收規范，工程質量檢驗評定標準。

- 主要施工規范。  18915563300

- 現場施工條件和我單位起重設備的配備情況。

二、工程概況

- 主要工作材料數量：4米20#工字鋼共10根、8米20#工字鋼共4根，3米φ79*4.5無縫鋼管共10根，

8.8級螺栓M20*100共180套（螺栓180顆，螺帽360顆，平墊、彈墊各180顆），

壓板200*80共80塊，KBKⅡ柔性軌道（4米4根、7米2根、4.5米2根），DC—Pro電動葫蘆1臺（2t）。

- 工程特點：工期緊，施工任務量大；高空作業，吊裝作業多。

三、施工準備

- 熟悉設計圖紙和施工規范，了解施工現場，編制施工方案和技術交底。

- 落實施工人員、施工機具和材料。

四、主要施工工藝

（一）安裝流程

1. **材料進場驗收、檢驗**：對所有材料進行質量檢查，確保符合標準。

2. **工字鋼、無縫鋼管組裝**：按照設計圖紙組裝工字鋼和無縫鋼管。

3. **掛設手拉葫蘆**：在廠房鋼結構主梁上掛設手拉葫蘆，用于提升組裝好的鋼結構。

4. **組裝后的鋼結構安裝**：將組裝好的鋼結構提升至主梁邊，并用螺栓固定牢固。

5. **焊接工字鋼梁**：對組裝好的鋼結構進行焊接，確保結構穩定。

6. **安裝工字鋼梁**：將焊接好的工字鋼梁安裝到預定位置。

7. **組對KBK軌道**：將KBK軌道組裝并安裝到工字鋼梁上。

8. **KBK軌道接頭連接**：連接KBK軌道的接頭，確保軌道平直。

9. **KBK軌道吊點安裝**：在軌道上安裝吊點，用于懸掛電動葫蘆。

10. **KBK大車軌道安裝**：安裝KBK大車軌道。

11. **KBK小車軌道安裝**：安裝KBK小車軌道。

12. **DC-Pro電動葫蘆安裝**：將電動葫蘆安裝到軌道上。

13. **大小行走電機安裝**：安裝電動葫蘆的行走電機。

14. **連接螺栓緊固檢查**：檢查所有螺栓連接件，并再次緊固，保證預緊力。

15. **鋪設線纜、接線**：鋪設電動葫蘆的電源線纜，并進行接線。

16. **電動葫蘆調試**：對電動葫蘆進行調試，確保其正常工作。

17. **組織驗收**：完成安裝后，組織相關部門進行驗收。

（二）鋼結構安裝方法

1. **組裝**：首先取兩根長4.5米的20#工字鋼和兩根長3米的φ79*4.5無縫鋼管，按照設計圖紙連接，注意水平和垂直度。

2. **提升**：在廠房鋼結構主梁上掛設兩個2t手拉葫蘆，利用手拉葫蘆提升組裝好的鋼結構至主梁邊，并用螺栓固定。

3. **焊接**：在地上鋪設好4根枕木，將兩根長為8米的工字鋼放在上面組對，組對時注意接口平整，然后進行焊接。

4. **檢查**：檢查所有螺栓連接件，并再次緊固，保證預緊力。

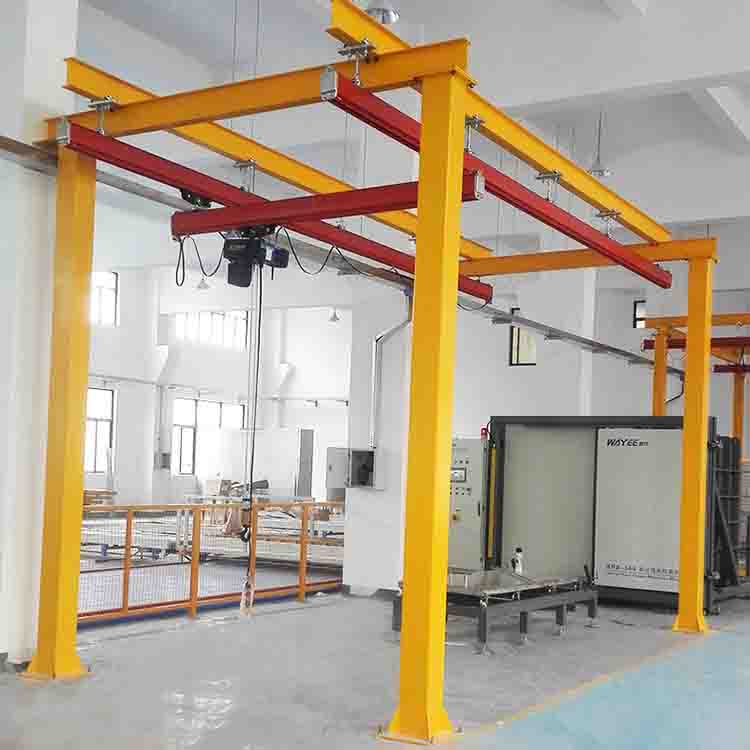

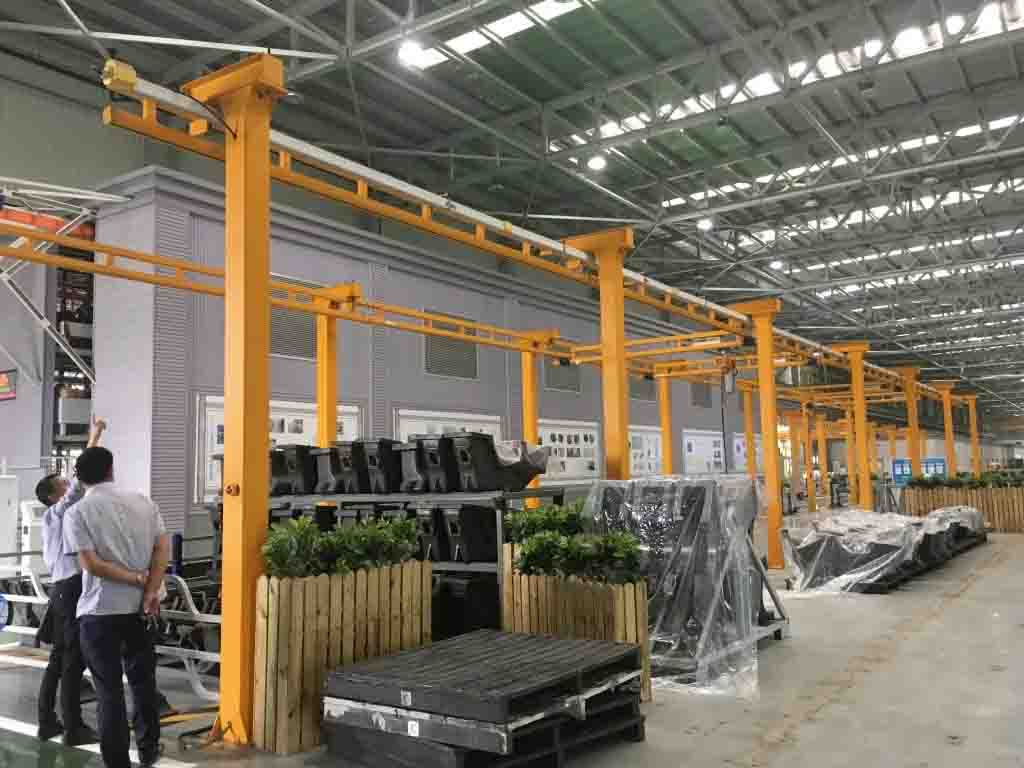

五、柔性懸掛起重機的安裝

- **軌道的吊掛**：安裝承軌梁上的上懸架及軌道上的懸掛夾，確保所有連接螺栓按規定力矩擰緊。

- **軌道的連接**：利用軌道校正器使軌道連接垂直方向偏差小于0.3mm，確保螺栓按規定力矩擰緊。

六、供電系統安裝

- **供電系統設計**：根據起重機的電氣要求設計供電系統。

- **電纜鋪設**：鋪設電動葫蘆的電源電纜，并確保電纜的絕緣性能良好。

- **接線**：將電纜連接到電動葫蘆的電源接口，并進行絕緣測試。

七、柔性組合式懸掛起重機的調試及試運轉

- **調試**：對電動葫蘆進行空載和負載調試，確保其運行平穩。

- **試運轉**：進行試運轉，檢查起重機的運行性能和安全性。

八、柔性組合式懸掛起重機的驗收

- **驗收標準**：根據國家或行業頒發的施工驗收規范進行驗收。

- **驗收流程**：組織相關部門對起重機的安裝質量、運行性能和安全性進行驗收。

以上是KBK軌道起重機的安裝流程說明書，安裝過程中應嚴格遵守安全操作規程，確保施工安全
